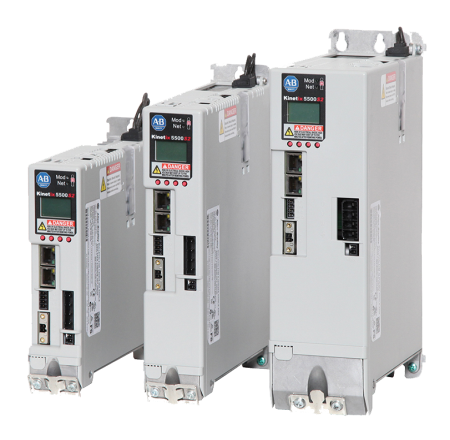

★ Kinetix 5500 EtherNet/IP伺服驅動器

Bulletin 2198 Kinetix? 5500 伺服驅動器可連接到 CompactLogix? 5370 控制器并與之配合運行，從而支持基于 EtherNet/IP 的集成運動。Kinetix 5500 驅動器使用創新的緊湊型設計，有助于最大程度地縮小機器尺寸，并能簡化系統接線。另外，雙端口以太網支持線形和設備級環網 (DLR) 拓?fù)浣Y(jié)構。

●提供創新的共享交流/直流母線連接端以配置多軸應用項目

●包括雙端口以太網

●通過單條電纜提供數字反饋

●提供了允許高達 80-1 慣量不匹配的干擾觀察器

●可在一個驅動平臺上運行伺服和感應電機

●安全扭矩中斷已通過 ISO 13849-1 PLd/SIL 2 認證

●使用負載觀測器實時調整技術

  ○減少調整每個軸的工作量，幫助節省時間

  ○自動補償未知的機械裝置和合規性，如在皮帶、柔性聯軸節和軸中

  ○針對運行期間發生慣量變化的應用項目進行自動調整

  ○提高機器性能

Kinetix 5500 集成安全伺服驅動器

使用集成安全驅動器，安全信號通過 EtherNet/IP 網絡電纜傳送，而不是從驅動器硬接線到控制器。您可以更改網絡上任何驅動器的配置，而無需改變接線。通過使用 EtherNet/IP 網絡，只需采用 Studio 5000? Logix Designer 和控制器即可完成這些操作。使用 Kinetix 5500 集成安全伺服驅動器，您可以：

●通過 EtherNet/IP 連接執行 SIL3 Ple 安全斷開扭矩安全功能

●在 Studio 5000? Logix Designer 中完成項目集成，以實現控制、安全和運動

●減少安全電路的接線

●減少所需的部件數

●通過代碼重用校驗?zāi)陌踩到y(tǒng)

●降低機柜空間要求

文檔：

Kinetix 5500 和 VP 低慣量電機產品簡介（2198-PP001）

https://literature.rockwellautomation.com/idc/groups/literature/documents/pp/2198-pp001_-zh-p.pdf

Kinetix 運動控制選型指南（KNX-SG001）

舊中文：https://literature.rockwellautomation.com/idc/groups/literature/documents/sg/knx-sg001_-zh-p.pdf

新英文：

https://literature.rockwellautomation.com/idc/groups/literature/documents/sg/knx-sg001_-en-p.pdf

Kinetix 伺服驅動器規格技術數據（KNX-TD003）

https://literature.rockwellautomation.com/idc/groups/literature/documents/td/knx-td003_-en-p.pdf

Kinetix 5500 伺服驅動器安裝說明（2198-IN001）

https://literature.rockwellautomation.com/idc/groups/literature/documents/in/2198-in001_-zh-p.pdf

Kinetix 5500 反饋連接器套件安裝說明（2198-IN002）

https://literature.rockwellautomation.com/idc/groups/literature/documents/in/2198-in002_-zh-p.pdf

Kinetix 5500 交流線路濾波器安裝說明（2198-IN003）

https://literature.rockwellautomation.com/idc/groups/literature/documents/in/2198-in003_-zh-p.pdf

Kinetix 5500 電容器模塊安裝說明（2198-IN004）

https://literature.rockwellautomation.com/idc/groups/literature/documents/in/2198-in004_-zh-p.pdf

Kinetix 5500 變頻器系統設計指南（KNX-RM009）

https://literature.rockwellautomation.com/idc/groups/literature/documents/rm/knx-rm009_-en-p.pdf

Kinetix 5500 伺服驅動器用戶手冊（2198-UM001）

https://literature.rockwellautomation.com/idc/groups/literature/documents/um/2198-um001_-zh-p.pdf
